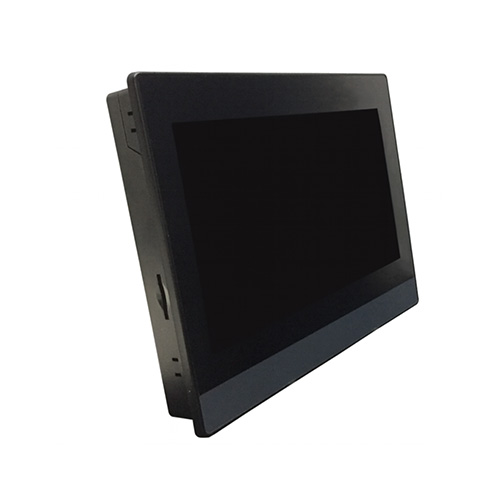

Endüstriyel Operatör Paneli, Resistive HMI 7.0? - 1024×600, RS232/RS485/RS422/Ethernet
Genel Tanıtım
ERQOS’nin 7? resistive dokunmatik HMI paneli, endüstriyel otomasyon sistemlerinde operatör kontrolü ve veri görselleştirmenin ötesinde güvenilir etkileşim sağlar. 1024×600 çözünürlükte TFT görüntü, 4-wire resistive dokunmatik ekran, IP65 ön panel koruması ve çoklu seri + Ethernet arayüzleri ile sahada yüksek performans gösterir.
Panel; RS232/RS485/RS422 seri portlar, USB Host/Device, SD kart desteği, 10/100 Mbps Ethernet bağlantısı sayesinde kontrolörlerle (örneğin EQSP32 serisi) doğrudan haberleşebilir. Yoğun sanayi koşulları için üç kat PCB kaplama koruması ve izolasyonlu güç tasarımı ile nem, toz ve darbelere karşı dayanıklıdır.
Öne Çıkan Özellikler
- 7? TFT LCD ekran, 1024×600 çözünürlük, 24-bit renk
- 4-wire resistive dokunmatik ekran ? eldivenle kullanım uygundur
- Ethernet (10/100 Mbps), RS232/RS485/RS422, USB Host/Device, SD kart desteği
- IP65 ön panel koruması, ABS gövde, kompakt panel montaj formu
- Geniş görüş açısı (170°), endüstriyel sıcaklık aralığı
- Panel kesiti 192×138 mm, montaj bağlantısı hızlı entegrasyon için uyarlanmıştır
- Saha uygulamalarında düşük güç tüketimi (< 10 W), 9-28 V DC güç aralığı
Teknik Özellikler
Özellik |
Değer |
İşlemci |
Dört çekirdekli ARM Cortex-A7 (1.2 GHz) |
Ekran |
7? TFT LCD, 1024×600 px, 24-bit renk |
Dokunmatik |
4-wire resistive |
Seri Arabirimler |
COM1: RS232/RS485/RS422 · COM2: RS485 · COM3: RS232 |
Ethernet |
1 × RJ45 10/100 Mbps |
USB |
USB Host 2.0 (×1) · USB Device 2.0 (×1) |
SD Kart |
Evet |
Güç Beslemesi |
24 V DC (9-28 V aralığında) |
Güç Tüketimi |
< 10 W |
Montaj Kesiti |
192 × 138 mm |
Boyutlar |
204 × 145 × 33.8 mm |
Ağırlık |
560 g |
Koruma |
Ön panel IP65 · Gövde IP20 |
Çalışma Sıcaklığı |
0 °C ? +50 °C |
Saklama Sıcaklığı |
-20 °C ? +60 °C |
Avantajlar
- Endüstri standartlarına uygun yüksek performanslı operatör paneli
- Dokunmatik kontrol ile saha kullanıcılarına sezgisel arayüz
- Çoklu arayüz seçenekleri sayesinde mevcut otomasyon altyapılarına uyumlu
- Panel montajı, düşük güç tüketimi ve uzun ömürlü LED arka ışık
- Nem, toz ve darbelere karşı geliştirilmiş gövde ile dayanıklı kullanım
Kullanım Alanları
- Endüstriyel otomasyon ve makine kontrol panoları
- Üretim hattı izleme, kontrol ve veri gösterimi
- AGV/AMR sistem kontrol istasyonları
- HVAC, su&atık su yönetimi ve enerji sistemleri
- Akıllı fabrika uygulamaları ve insan-makine etkileşimi gereken ortamlar
Neden ERQOS HMI 7.0??
- EQSP32 PLC ailesi ve ERQOS modüler sistemlerle tam uyumlu
- Gelişmiş görüntüleme ve parametre kontrolü özellikleri
- Sahada hızlı devreye alma, düşük bakım ve yüksek güvenilirlik
- Yerli mühendislik, sertifikalı kalite ve kapsamlı teknik destek
